[자료구조 및 프로그래밍] 8. 이진 트리의 순회

지난 글에서는 트리와 이진트리, 그리고 이진 트리를 만들 수 있는 가짓수인 카탈란 수에 대해서 정리하였다.

이번 글에서는 이진 트리를 순회하는 3가지 방법을 정리해보고자 한다.

---



사람에 관점에서는 이진트리의 전체적인 모습이 보이기 때문에 특정 노드를 찾을 때 전체 이진트리에서 특정 노드를 바로 딱 보면 쉽게 알 수 있다. (글로벌 뷰)



하지만 컴퓨터 입장에서 이진트리를 탐색할 때는, 연결리스트 때와 비슷하게, 현재 자신이 보고 있는 노드 T와,

그 T의 ITEM(T), 왼쪽 노드 LEFT(T) , 오른쪽 노드 RIGHT(T) 만 본다. (로컬뷰)

이런 로컬 뷰가 재귀적으로 반복되기 때문에, 이진트리를 탐색할 때는 재귀를 이용하게 되는데, 이진 트리를 재귀적으로 탐색하는 방법에는 3가지가 있다.

Preorder (전위 탐색)

전위 탐색은 현재 노드를 방문하여 데이터를 처리한 뒤, 왼쪽 노드 -> 오른쪽 노드를 방문한다.



Visit the root

Traverse Left subtree

Traverse RIght subtree



간단하게 V L R 로 표시할 수 있다.



이를 수도코드로 표현하면 아래와 같다.

preorder(t) {
  if (t == null)
    return;

  visit(t)
  preorder(left(t))
  preorder(right(t))
}



Inorder (중위 탐색)

중위 탐색은 왼쪽 노드를 먼저 방문한 뒤, 현재 노드를 방문하고, 오른쪽 노드를 방문한다.



Traverse Left subtree

Visit the root

Traverse RIght subtree



간단하게 L V R 로 표시할 수 있다.

수도코드로는 아래와 같다.

preorder(t) {
  if (t == null)
    return;

  preorder(left(t))
  visit(t)
  preorder(right(t))
}

Postorder  (후위 탐색)

후위 탐색은 왼쪽 노드를 방문하고, 오른쪽노드를 방문하면, 자기 자신을 방문한다.



Traverse Left subtree

Traverse RIght subtree

Visit the root



간단하게 L R V 로 표시할 수 있다.

수도코드로는 아래와 같다.

preorder(t) {
  if (t == null)
    return;

  preorder(left(t))
  preorder(right(t))
  visit(t)
}

---

각 순회 방법의 의미

각 탐색 방법들마다 특징이 있다.



먼저 전위 탐색의 의미부터 생각해보자.

아래와 같은 수식이 있다.



1 + 2 * 3 + 4 * 5



이 수식을 피연산자와 연산자로 쪼개서 이진 트리에 넣는다고 생각해보자. (이를 Parse Tree 라고 한다.)

이제 이 Parse Tree 를 전위 탐색해보자.

그러면 아래와 같은 결과가 나온다.



+ + 1 * 2 3 * 4 5



이와 같은 표기식을 전위 표기식라고 하는데, 알아보기가 쉽지는 않다.

하지만 이렇게 함수처럼 표기를 하면 익숙하게 보인다.



add( add( 1, mul(2, 3) ) , mul (4, 5) )



이렇듯 전위 탐색은 마치 함수의 콜스택을 쌓는 것과 비슷한 방법으로 탐색한다.

---

이번엔 중위탐색의 의미에 대해 생각해보자.

당연하게도 저 Parse Tree 를 중위탐색하면 우리가 아는 " 1 + 2 * 3 + 4 * 5 " 이 식이 그대로 다시 나오고,

이런 표기식을 중위 표기식이라고 한다.

하지만 중위 탐색은 이진 탐색 트리에서 그 진가를 발휘한다.



이진 탐색 트리는 서로 부모-자식 관계인 모든 임의의 두 노드에 대해서,

만약 자식 노드 <= 부모 노드 이면 자식 노드는 왼쪽 자식노드이고,

부모 노드 < 자식 노드 이면 자식 노드는 오른쪽 자식 노드로 오도록 구성한 이진 트리를 말한다.



따라서 어떤 임의 노드에 대해, 그 노드의 왼쪽 서브트리에 있는 모든 자식들은 그 노드보다 작거나 같고,

그 노드의 오른쪽 서브트리에 있는 모든 자식들은 그 노드보다 크다.

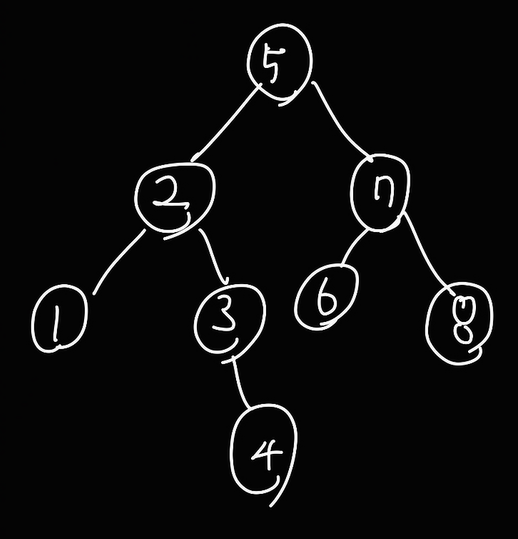

이제 1부터 8까지 숫자로 구성된 이진 탐색 트리가 있다고 해보자.

이진트리를 그리는 방법은 다양하겠지만 위와 같은 예시로 그려보았다.

이제 이 이진트리를 중위 탐색해보면 결과가 어떻게 나올지 살펴보자.



1 2 3 4 5 6 7 8



놀랍게도 무작위로 배치된 듯 보이는 숫자가 순차적으로 오름차순 정렬되어 나온다.

이 처럼 이진 탐색 트리에서 중위 탐색으로 모든 노드를 순회하면, 이진 탐색 트리의 모든 노드가 정렬되어 출력된다.

---

마지막으로 후위 탐색의 의미에 대해 생각해보자.

아까 전위 탐색 예시에 사용했던 트리를 후위 탐색하면 아래와 같이 결과가 나온다.



1 2 3 * + 4 5 * +



이런 식을 후위 표기식이라고 한다.

이런 후위 표기식은 사람이 보기에는 쉽지 않지만, '스택 머신' 이라는 기계 입장에서는 실행하기 좋은 명령어 집합과 같다.



스택머신은 위 식을 입력으로 주면 아래와 같이 동작한다.



1. 만약 숫자가 들어오면 push 한다.

2. 만약 연산자가 들어오면 pop을 두번 하고 연산 결과를 push 한다.

3. 만약 eof 가 들어오면 pop을 한번 하고 출력한다.



위 과정을 따라 계산을 해보자. 연산자를 만나는 순간 끊어보았다.



[ 1 2 3 * ]



숫자는 쭉 push push 하다가 곱셈 연산자를 만나면 pop을 두번 하고 곱셈을 수행한 뒤 결과를 다시 push 한다.



[ 1 6 ]



그 결과 1, 6이 스택에 남아있다.



[ 1 6 + ]



덧셈이 들어왔으니 2번 pop 해서 연산해주고 다시 push 하면



[ 7 ]



7이 남는다.

다시 쭉쭉 숫자를 push 해준다.



[ 7 4 5 * ]



* 연산이 들어왔으니 2개를 빼고 연산한 값을 push 해준다.



[ 7 20 ]



20이 새로 들어오고



[ 7 20 + ]



새로 들어온 + 연산자까지 처리해주면



27



27로 의도한 계산 결과 값이 나온다.

---

지금까지 이진 트리의 탐색 방법인 preorder, inorder, postorder 에 대해 정리하였다.

다음 글에서는 이진 트리의 응용인 '이진 탐색 트리' 에 대해 정리한다.
